Comment installer une poutre d’acier pour créer une aire ouverte de 20 pieds ?

Le rêve d’une grande aire ouverte lumineuse, où la cuisine, le salon et la salle à manger fusionnent en un seul espace de vie convivial, est au cœur de nombreux projets de rénovation. Pour y parvenir, l’abattement d’un mur porteur et son remplacement par une poutre d’acier sur une longue portée, comme 20 pieds (environ 6 mètres), est souvent la solution privilégiée. Cependant, cette intervention est loin d’être anodine. Les conseils génériques se contentent souvent de rappeler la nécessité d’engager un ingénieur, sans plonger dans les détails critiques qui font la différence entre une réussite durable et une source de problèmes coûteux.

Trop de projets se soldent par des plafonds qui fissurent, des planchers qui vibrent ou des finitions décevantes, car l’opération a été sous-estimée. La véritable clé n’est pas simplement de remplacer un mur par une poutre, mais d’aborder l’intervention comme une véritable chirurgie structurelle. Chaque élément, du calcul des charges dynamiques à la méthode de levage, en passant par la nature des appuis et la technique de calage, joue un rôle déterminant dans la stabilité à long terme de votre résidence. Cette approche exige une précision et une compréhension des forces en jeu que seul un savoir-faire spécialisé peut garantir.

Cet article vous guidera à travers les étapes et les points de vigilance essentiels d’un tel projet, en adoptant une perspective procédurale. Nous examinerons pourquoi une poutre standard peut être insuffisante, comment l’intégrer parfaitement, sur quoi la faire reposer, les erreurs de calage à proscrire et la logistique de sa mise en place. Vous comprendrez pourquoi la rigueur est votre meilleur allié pour transformer votre espace de vie en toute sécurité.

Pour naviguer efficacement à travers les aspects techniques de ce projet complexe, voici le plan détaillé des points critiques que nous allons aborder.

Pourquoi une poutre de 12 pouces peut-elle être insuffisante pour votre portée ?

Le choix des dimensions d’une poutre d’acier n’est pas une estimation, mais le résultat d’un calcul de structure précis qui prend en compte l’ensemble des charges qu’elle devra supporter. Pour une portée de 20 pieds, une poutre de 12 pouces (300 mm) de hauteur peut sembler robuste, mais elle est souvent insuffisante dans le contexte montréalais. La raison principale réside dans les charges dynamiques, notamment le poids de la neige. Le Code national du bâtiment spécifie une charge de neige au sol pouvant atteindre 2.6 kPa à Montréal, une donnée non négociable que votre ingénieur intégrera dans ses calculs.

À cela s’ajoutent les charges permanentes (poids propre des matériaux du toit, des planchers, des murs non porteurs) et les charges d’exploitation (mobilier, occupants). Une poutre sous-dimensionnée ne s’effondrera pas nécessairement, mais elle fléchira de manière excessive sous ces charges. Ce fléchissement, même de quelques millimètres, est la cause directe des fissures dans le gypse du plafond, des portes qui ferment mal à l’étage supérieur et d’une sensation de vibration désagréable lorsque l’on marche.

L’alternative entre l’acier et le bois d’ingénierie (LVL) doit aussi être analysée avec soin, car elle influence directement la hauteur disponible au plafond. Pour une même capacité portante sur 20 pieds, une poutre d’acier sera généralement moins haute qu’une poutre LVL, ce qui est un avantage majeur si vous souhaitez l’encastrer complètement dans le plafond.

Le tableau suivant illustre les différences typiques pour une portée de 20 pieds, une information précieuse à discuter avec votre ingénieur, comme le détaille cette analyse comparative.

Le dimensionnement est la première étape critique. Une analyse rigoureuse des charges spécifiques à votre bâtiment vous prémunira contre les déformations et assurera la rigidité de votre nouvelle structure.

Comment encastrer une poutre dans le plafond pour une finition invisible ?

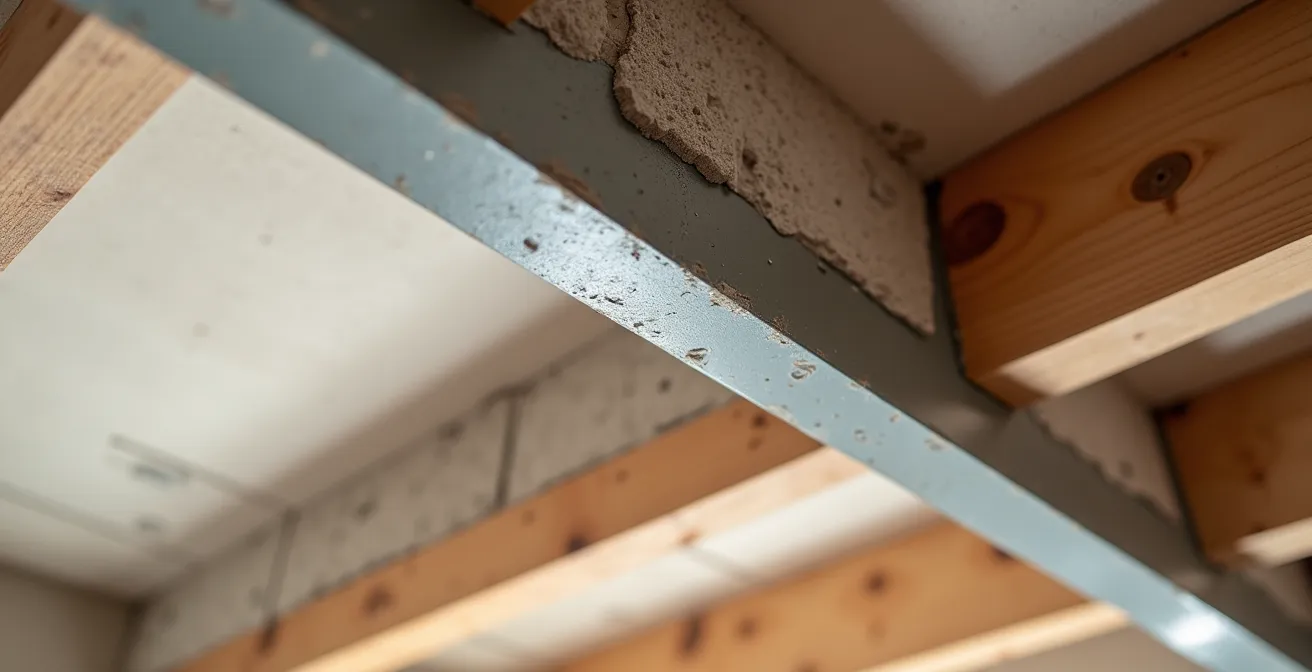

Obtenir une finition parfaitement plane et invisible est l’objectif ultime de l’intégration d’une poutre. Cela exige une planification minutieuse bien avant la pose des panneaux de gypse. La méthode la plus courante consiste à encastrer la poutre d’acier au même niveau que les solives de plancher existantes. Pour ce faire, les solives sont coupées et viennent s’appuyer sur l’aile inférieure de la poutre (si c’est une I-beam) ou sont fixées sur les côtés via des étriers métalliques. L’illustration ci-dessous montre l’intégration d’une poutre de type HSS (section rectangulaire), souvent privilégiée pour la facilité de finition.

Pour assurer une surface prête à recevoir le gypse, plusieurs étapes techniques sont nécessaires. Un bloc de clouage, généralement une pièce de bois de 1 ½ pouce d’épaisseur, est fixé le long de la poutre. Ce bloc permet de visser solidement les panneaux de gypse. De plus, il est crucial de respecter les normes de protection incendie. Le Code du bâtiment exige souvent l’utilisation d’un gypse de type X, plus résistant au feu, pour enrober entièrement la poutre d’acier, qui perd rapidement sa capacité portante lorsqu’elle est exposée à de hautes températures. Enfin, avant de fermer, il faut impérativement prévoir le reroutage des services (électricité, plomberie, ventilation) qui passaient dans le mur porteur initial.

Pour obtenir un plafond sans aucune démarcation, il est également recommandé d’installer des barres résilientes sur l’ensemble des solives et de la poutre. Ces profilés métalliques désolidarisent le gypse de la structure de bois et d’acier, absorbant les légères vibrations et dilatations différentielles des matériaux. Cette technique limite considérablement le risque d’apparition de fissures aux jonctions, garantissant une finition impeccable et durable.

Poteau d’acier ou appui maçonnerie : quelle assise pour votre nouvelle poutre ?

La structure intérieure de votre maison est principalement composée de poutres et de solives, qui transfèrent le poids du bâtiment au sol par l’entremise de colonnes.

– Construction K2, Services de renforcement de structure à Montréal

Cette affirmation souligne un point capital : une poutre, aussi robuste soit-elle, ne vaut que par la qualité de ses appuis. La charge colossale qu’elle supporte (souvent plusieurs tonnes) doit être transférée de manière sécuritaire jusqu’aux fondations du bâtiment. Pour une portée de 20 pieds, deux options principales se présentent : des poteaux d’acier ou des sections de mur en maçonnerie renforcée. Le choix dépend de la configuration existante et des calculs de l’ingénieur.

Le poteau d’acier (ou colonne) est la solution la plus courante. Il offre une résistance immense pour une empreinte au sol minimale. Cependant, il ne peut être simplement posé sur le plancher de bois. Le poteau doit reposer sur une nouvelle semelle de béton coulée dans la fondation, dimensionnée pour répartir la charge concentrée sur une plus grande surface au sol. Omettre cette étape est une erreur grave qui peut entraîner un poinçonnement de la dalle de béton existante et un affaissement progressif de la structure. La descente de charge doit être continue du toit jusqu’à la fondation.

Un appui sur un mur de fondation en maçonnerie existant est possible, mais uniquement si sa capacité portante est validée par l’ingénieur. Souvent, il faudra renforcer la section du mur de fondation sous la poutre. Dans tous les cas, une plaque d’assise en acier est soudée ou boulonnée sous la poutre à ses extrémités pour répartir la pression sur son support.

L’erreur de calage qui provoque des fissures au plafond 6 mois plus tard

L’installation d’une poutre se termine par une étape souvent négligée et pourtant cruciale : le calage. Une fois la poutre positionnée sur ses appuis, il existe un espace infime (de quelques millimètres à un centimètre) entre le dessus de la poutre et les solives de plancher qu’elle doit désormais supporter. Combler cet espace avec des bardeaux de cèdre ou des cales de bois improvisées est une erreur fondamentale. Le bois est un matériau compressible qui se tassera avec le temps sous l’effet de l’humidité et de la charge immense qu’il supporte, pouvant atteindre plus de 90 livres par pied carré pour un toit plat à Montréal, neige incluse.

Ce tassement, même minime, entraînera un affaissement progressif du plancher supérieur. Six mois ou un an plus tard, des fissures inesthétiques apparaîtront inexorablement dans le gypse du plafond de votre nouvelle aire ouverte, aux jonctions entre les panneaux. C’est le signe que la structure a « bougé » parce que le transfert de charge n’a pas été immédiat et total. Le principe directeur doit être la tolérance zéro : aucun mouvement ne doit être possible.

La méthode professionnelle consiste à utiliser un calage incompressible. Deux techniques sont privilégiées. La première est le calage à sec avec des plaques d’acier minces de différentes épaisseurs, insérées de force dans l’interstice jusqu’à obtenir un contact parfait. La seconde, encore plus robuste, est l’injection d’un coulis de scellement sans retrait (type « grout »). Ce mortier très fluide est coulé dans l’espace et, en durcissant, il épouse parfaitement les formes et assure un contact total et définitif, sans aucune possibilité de compression future. Cette technique garantit que la charge est immédiatement et intégralement transférée à la nouvelle poutre, protégeant ainsi votre investissement et la qualité de vos finitions.

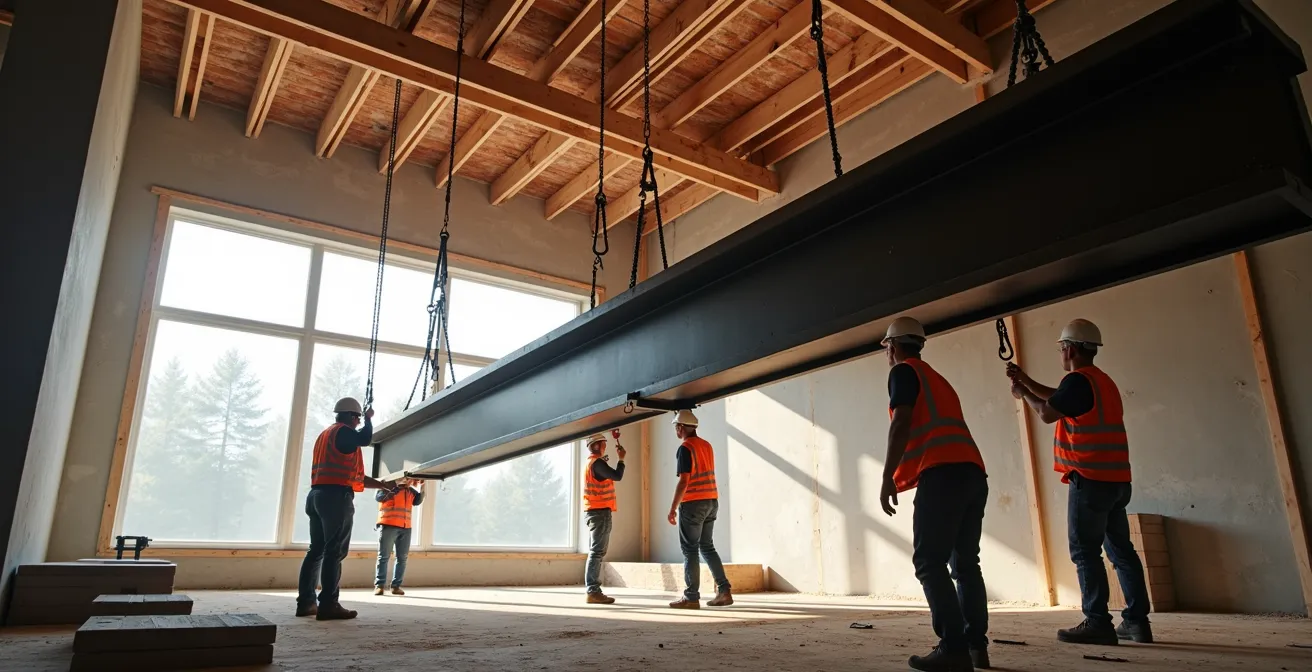

Quel équipement louer pour lever une poutre de 500 livres dans un espace restreint ?

Une poutre d’acier de 20 pieds pèse facilement entre 500 et 800 livres (225 à 360 kg). La manipuler et la hisser à plus de 8 pieds de hauteur dans un espace résidentiel existant est un défi logistique et sécuritaire majeur. Le faire à la force des bras est non seulement dangereux, mais aussi imprécis. La location d’équipement de levage adapté est donc une obligation, pas une option. Avant même de penser au levage, la première étape est de construire des murs temporaires de chaque côté de l’emplacement du futur mur porteur, à l’aide de montants de bois et de vérins d’étayage ajustables, pour soutenir la charge du bâtiment pendant les travaux.

Une fois l’espace sécurisé, plusieurs options de levage s’offrent à vous, en fonction de la configuration des lieux. Dans un espace dégagé, un lève-matériaux manuel de type Genie Lift, disponible en location chez des fournisseurs québécois comme Simplex ou Lou-Tec, est l’outil idéal. Il permet de monter la poutre de manière contrôlée et sécuritaire. Pour les espaces plus confinés où un lève-matériaux ne peut pas manœuvrer, un palan à chaîne fixé à une structure temporaire robuste est une excellente alternative. Il offre une grande force de levage avec une précision millimétrique.

Le coût de ces travaux doit être budgété avec soin. En plus du prix de la poutre elle-même (environ 400$ pour une poutre de 24 pieds selon certaines estimations), il faut prévoir le coût de l’ingénieur, de la main-d’œuvre et de la location d’équipement. La planification rigoureuse de la logistique de levage est un gage de sécurité pour l’équipe et d’intégrité pour la structure de votre maison.

Comment renforcer une structure de bois centenaire avant d’ajouter un étage ?

Intervenir sur une maison centenaire, comme on en trouve beaucoup à Montréal, présente des défis uniques qui doivent être adressés avant même de songer à enlever un mur porteur, et à plus forte raison avant d’ajouter un étage. Ces bâtiments ont une histoire et une « mémoire » structurelle. Les structures de plancher sont souvent composées de solives de bois sous-dimensionnées par rapport aux normes actuelles, et les fondations sont fréquemment en moellons plutôt qu’en béton coulé. Ajouter le poids considérable d’une poutre d’acier et potentiellement d’un nouvel étage sans une évaluation et un renforcement préalables est une recette pour le désastre.

La première étape est une inspection exhaustive par un ingénieur en structure. Il évaluera l’état des solives, des poutres de bois existantes et surtout, la capacité des fondations. Très souvent, un renforcement s’avérera nécessaire. Une technique courante pour les planchers est le moisement, qui consiste à jumeler chaque solive existante avec une nouvelle solive (en bois ou en LVL) pour augmenter leur rigidité et leur capacité portante. Cela permet de corriger le fléchissement existant et de préparer le plancher à recevoir de nouvelles charges.

Le point le plus critique reste la fondation. Si de nouvelles colonnes d’acier sont nécessaires pour supporter la poutre principale, elles devront impérativement reposer sur des semelles de béton neuves, excavées et coulées sous la dalle existante. Tenter de faire reposer une nouvelle charge concentrée sur une vieille dalle de sous-sol ou directement sur des fondations en moellons sans diagnostic est extrêmement risqué. Le renforcement d’une structure ancienne n’est pas une dépense superflue, c’est l’assurance que votre projet d’agrandissement repose sur des bases saines et durables, capables de traverser un autre siècle.

Comment délimiter visuellement une cuisine, un salon et une salle à manger dans une aire ouverte ?

Une fois la prouesse technique de l’ouverture accomplie, le défi devient architectural : comment structurer un grand volume vide pour qu’il soit à la fois cohérent et fonctionnel ? L’erreur serait de ne rien faire et de laisser les meubles flotter dans l’espace. La délimitation visuelle ne passe pas par des murs, mais par des stratégies de design subtiles qui créent des « zones » psychologiques. L’éclairage et les éléments verticaux jouent ici un rôle de premier plan.

La poutre d’acier elle-même, si elle est laissée apparente, peut devenir un puissant élément architectural qui matérialise la transition entre deux zones, par exemple entre la cuisine et le salon. Peinte en noir mat, elle ajoute un caractère industriel et graphique. Au-dessus de l’îlot de cuisine ou de la table de la salle à manger, l’installation d’une suspension sculpturale crée un point focal et ancre la fonction dans l’espace. Des designers montréalais comme Lambert & Fils proposent des créations qui agissent comme des œuvres d’art et définissent un périmètre lumineux. L’utilisation de différents types d’éclairage (spots encastrés pour la circulation, lampes sur pied pour un coin lecture, appliques murales pour l’ambiance) contribue également à modeler des sous-espaces aux atmosphères distinctes.

Enfin, l’intégration d’éléments verticaux ajourés est une excellente solution. Un claustra en bois ou une bibliothèque sur mesure sans fond peuvent séparer le salon de l’entrée ou de la salle à manger sans bloquer la lumière ni la vue. Ces séparateurs partiels créent de l’intimité tout en préservant la sensation d’espace et de fluidité qui était le but premier de l’opération.

Comment délimiter visuellement une cuisine, un salon et une salle à manger dans une aire ouverte ?

Au-delà de la structure et de l’éclairage, la délimitation des fonctions dans une aire ouverte repose sur le traitement des surfaces horizontales et le positionnement stratégique du mobilier. Les sols et les tapis sont des outils extrêmement efficaces pour dessiner des frontières invisibles. Une transition de revêtement de sol est une méthode classique et très efficace : un plancher de bois franc chaleureux comme le merisier dans l’espace salon peut rencontrer une céramique distinctive et facile d’entretien dans la zone cuisine. La ligne de jonction entre les deux matériaux agit comme une démarcation claire et intentionnelle.

De manière plus flexible, l’utilisation de grands tapis est essentielle. Un tapis bien dimensionné sous le groupe de canapés et de fauteuils ne se contente pas d’ajouter de la texture et de la couleur ; il définit les limites du salon. L’ensemble du mobilier de conversation (canapé, chaises, table basse) doit reposer au moins partiellement sur le tapis pour créer un îlot unifié et cohérent. Le même principe s’applique à la salle à manger, où un tapis placé sous la table et les chaises ancre visuellement la zone repas.

Enfin, le mobilier lui-même peut agir comme un séparateur. Un canapé avec le dos tourné vers la salle à manger crée une séparation nette. Une console basse placée derrière le canapé renforce cette ligne et offre une surface de dépose pratique. Il est aussi judicieux d’aligner les zones sur les éléments architecturaux existants. Par exemple, positionner la table de la salle à manger en face d’une grande baie vitrée maximise non seulement la lumière naturelle pour les repas, mais associe également de manière permanente cette fonction à cette partie spécifique de la pièce. Ces stratégies combinées transforment un grand plateau vide en une série d’espaces fonctionnels, chaleureux et harmonieux.

Un projet de cette envergure exige une planification sans faille et une exécution rigoureuse. Pour garantir la sécurité et la pérennité de votre investissement, l’étape suivante incontournable consiste à faire valider votre projet par un ingénieur en structure et à confier l’exécution à un entrepreneur spécialisé en modification structurelle.
